Perusahaan XYZ memiliki 3 kantor Cabang. Pada kantor Cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor Cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. dan Kantor Cabang 3 memiliki 10 komputer. Buatkan skema jaringan dan konfigurasi nya!
Mengidentifikasi Device apa saja yang akan dipakai

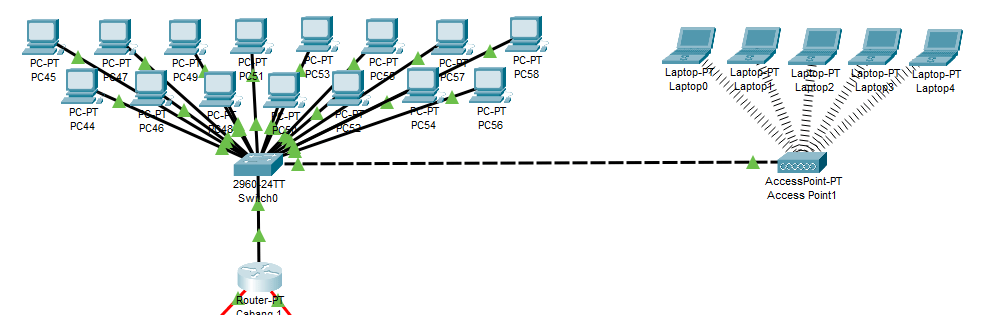

Di Cabang 1, kita membutuhkan 14 komputer yang terhubung dengan kabel dan 5 laptop laptop yang terhubung dengan wifi. Dengan begitu, kita membutuhkan 1 Router, 1 switch, 1 Access Point, 14 komputer dan 5 laptop. Dalam paket tracer, akan menjadi seperti ini

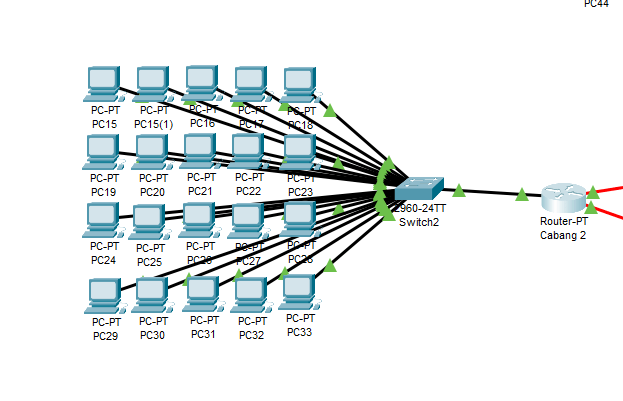

Di Cabang 2, kita membutuhkan 20 komputer yang terhubung dengan kabel. Jadi yang kita butuhkan adalah 1 router, 1 switch, dan 20 komputer. Dalam paket tracer akan menjadi seperti ini.

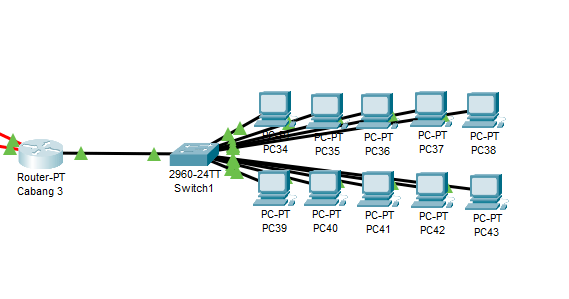

Di Cabang 3, kita butuh 10 komputer yang terhubung dengan kabel. Jadi kita butuh 1 router, 1 switch, dan 10 komputer. Dalam paket tracer akan menjadi seperti ini.
Mengkonfigurasi Cabang 1
Pergi ke router Cabang 1, masuk ke bagian CLI, kita akan memberikan IP Address kepada interface yang terhubung pada switch.

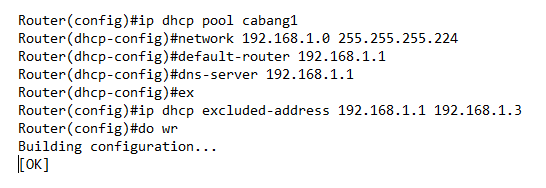

Setelah itu kita akan melakukan dynamic rooting menggunakan dhcp pool agar komputer secara otomatis mendapatkan IP tanpa harus mengkonfigurasi satu persatu.

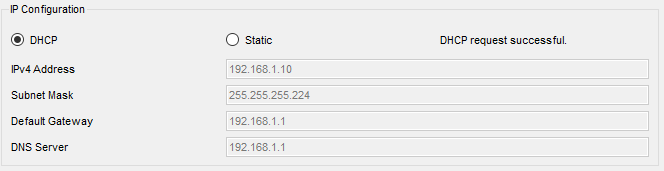

Lalu kita pergi ke komputer, masuk ke bagian desktop, lalu ke IP Configuration. Pilih DHCP, maka komputer 1 mendapat IP Address secara otomatis.
Lakukan hal yang sama, sampai semua komputer mendapatkan IP.

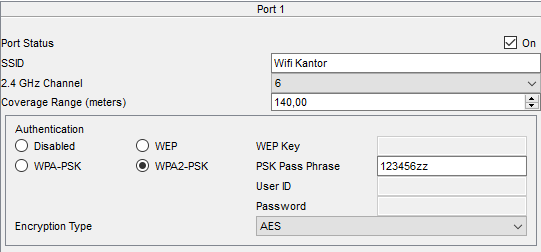

Untuk Access point tidak perlu di konfigurasi apapun, cukup sambungkan ke switch, lalu masuk ke pengaturan Access point, amankan access point menggunakan WPA2-PSK dan di beri sandi.

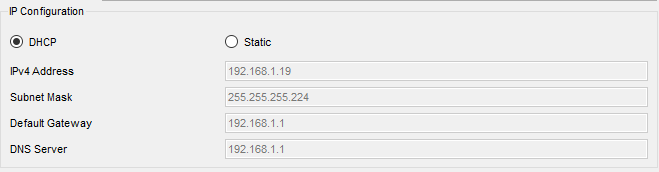

Pergi ke laptop, di bagian Pyshical, ganti modul laptop dengan Module WPC300N agar bisa mendeteksi sinyal Wifi. Setelah itu pergi ke bagian desktop, IP Configuration. Pilih DHCP, maka secara otomatis laptop pun akan mendapatkan IP secara otomatis
Lakukan hal yang sama sampai semua laptop mendapatkan IP Address.
Mengkonfigurasi Cabang 2
Pergi ke router Cabang 2, masuk ke bagian CLI, kita akan memberikan IP Address kepada interface yang terhubung pada switch.
Setelah itu kita akan melakukan dynamic rooting menggunakan dhcp pool agar komputer secara otomatis mendapatkan IP tanpa harus mengkonfigurasi satu persatu.

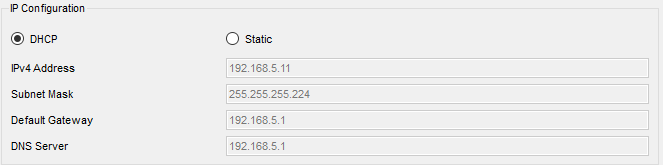

Lalu kita pergi ke komputer, masuk ke bagian desktop, lalu ke IP Configuration. Pilih DHCP, maka komputer 1 mendapat IP Address secara otomatis.
Lakukan hal yang sama, sampai semua komputer mendapatkan IP.
Mengkonfigurasi Cabang 3
Pergi ke router Cabang 3, masuk ke bagian CLI, kita akan memberikan IP Address kepada interface yang terhubung pada switch.

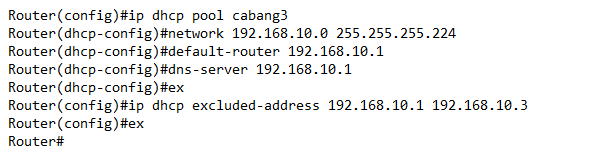

Setelah itu kita akan melakukan dynamic rooting menggunakan dhcp pool agar komputer secara otomatis mendapatkan IP tanpa harus mengkonfigurasi satu persatu.

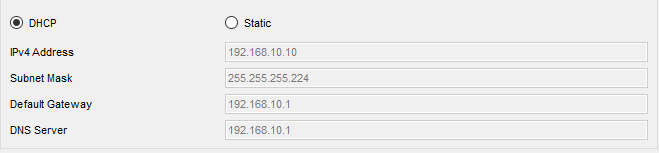

Lalu kita pergi ke komputer, masuk ke bagian desktop, lalu ke IP Configuration. Pilih DHCP, maka komputer 1 mendapat IP Address secara otomatis.
Lakukan hal yang sama, sampai semua komputer mendapatkan IP.
Mengkonfigurasi EIGRP di Router

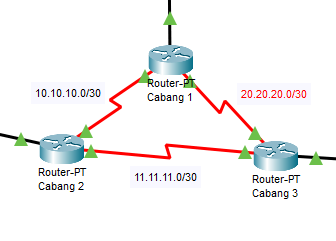

Hubungkan ketiga router tersebut menggunakan kabel serial DTE, sehingga akan menjadi seperti ini

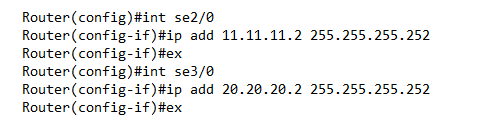

Setelah itu beri IP Address pada setiap interface router yang terhubung dengan kabel DTE dan mengkonfigurasi EIGRP nya

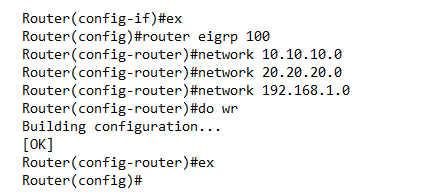

Router Cabang 1
Router Cabang 2

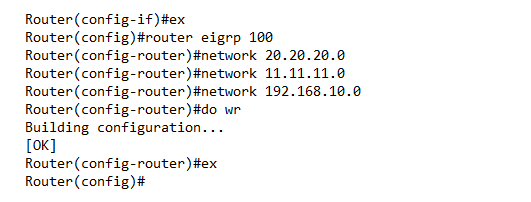

Router Cabang 3
Setelah selesai, lakukan percobaan ping ke komputer yg berbeda router
Ini adalah hasil akhir dari konfigurasi jaringan di Perusahaan XYZ dengan 3 cabang berbeda.
